Yüksek Hızlı Üretim Hatınız Hareket Bulanıklığına Neden Para Kaybettiriyor?

Stroboskopik LED teknolojisine derinlemesine bir bakış — ve dünyanın en hızlı haddehanelerinin bunu neden vazgeçilmez bulduğu

By SpechtLab Editöryal

Dakikada 2.000 metrede bir alüminyum şerit, 18 saniyede bir futbol sahasının uzunluğunu kat eder. Üzerinde konumlandırılan makine görüşü kameraları için bu hız, belirsizliktir. Geleneksel LED halka ışıkları ne kadar parlak olursa olsun, sürekli aydınlatmayla her görüntüyü ayırt edilemez gri bir bulanıklığa dönüştürür. Hata gerçek olabilir. Kamera onu göremez.

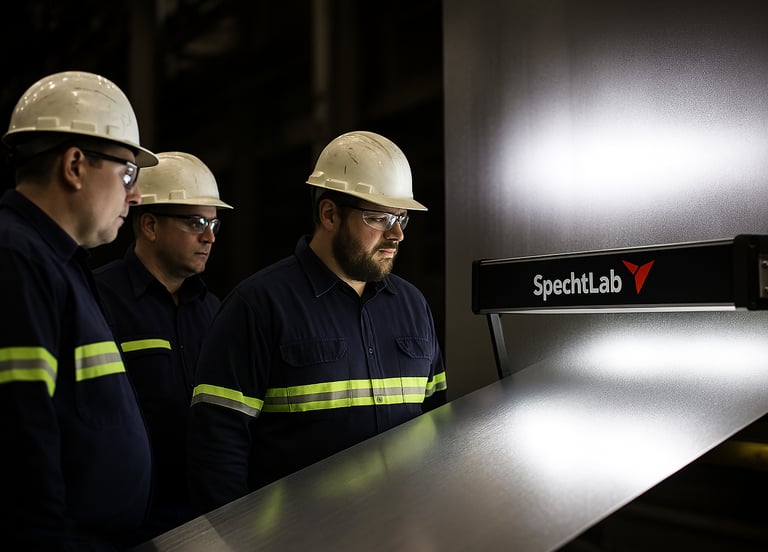

Bunu izleyen görünmez kayıplar — otomotiv OEM'lerine sevk edilen tespit edilmemiş çizikler, pil folyosundaki delikler, ambalaj stoğundaki rulo izleri — pek çok tesis yöneticisinin hiçbir zaman tam olarak ölçemediği yavaş, sessiz bir kâr marjı erozyonunu temsil eder. SpechtLab BL Serisi Stroboskopik LED Aydınlatma Sistemi bu erozyona son vermek için tasarlandı.

Endüstriyel Muayenede Hareket Bulanıklığının Fiziği

Makine görüşü kameraları görüntüleri, bir pozlama penceresi boyunca foton biriktirerek yakalar. 1.500 m/dak hızda 10 ms'lik geleneksel bir pozlamayla, şerit yüzeyindeki bir nokta tek bir kare sırasında 250 mm hareket eder; bu, otomotiv sınıfı yüzey muayenesi için gereken 0,05–0,1 mm tespit eşiğini çok aşan bir düzeyde her özelliği bulanıklığa dönüştürür.

Tek çözüm, pozlama süresi sorununu ışık kaynağında ortadan kaldırmaktır. 1–5 µs süreli bir strob flaşı, hat hızından bağımsız olarak görünür hareketi 0,025–0,125 mm ile sınırlandırarak herhangi bir sürekli aydınlatma sisteminin başarabileceğinden bir büyüklük sırası daha küçük özellikleri net biçimde görüntüler.

BL Serisi Stroboskopik Teknoloji Nasıl Çalışır?

BL Serisi, senkronize patlama aydınlatması ilkesiyle çalışır. Bir enkodör veya kamera tetik sinyali, kameranın entegrasyon penceresiyle tam olarak zamanlanmış mikrosaniye altı darbelerle LED dizisini ateşler. Şerit görüntüde fiilen hareketsiz durur — fototonlar tarafından dondurulur, mekanik yollarla değil.

Flaş sırasındaki tepe ışık yoğunluğu, aynı LED dizisinin sürekli mod sınıflandırmasının 200 katına ulaşabilir; çünkü termal sınırlar anlık güce değil, ortalama güce uygulanır. Bu, BL Serisinin eşdeğer boyuttaki herhangi bir sürekli ışık rakibinden dramatik biçimde daha parlak aydınlatma sunduğu anlamına gelir ve bu durum doğrudan daha yüksek sinyal-gürültü oranlarına ve daha keskin hata görüntülerine dönüşür.

Temel özellikler: puls genişliği 1–10 µs, tekrarlama frekansı 100 kHz'e kadar, 365 nm UV'den 940 nm yakın kızılötesine kadar dalga boyu seçenekleri, IP65 sızdırmaz gövde ve tüm büyük endüstriyel kamera standartlarıyla uyumlu tetikleme arabirimleri.

BL Serisinin En Yüksek Getiriyi Sağladığı Alanlar

1.200–2.000 m/dak hızda çalışan çelik ve alüminyum soğuk haddehane tesisleri birincil uygulama alanını oluşturmaktadır. Bu hızlarda geleneksel sistemlerin kaçırdığı yüzey çizikleri, rulo izleri ve oksidasyon lekeleri, BL donanımlı görüntü hatları tarafından %0,1'in altında yanlış pozitif oranıyla rutin biçimde tespit edilir.

300–500 m/dak hızda web muayenesi yapan esnek ambalaj dönüştürücüler ve etiket baskı makineleri, BL Serisi kurulumunun ardından müşteri sitelerine ulaşan renk kayma hatalarının ve deliklerin ortadan kalktığını bildirmektedir. Sistem aynı zamanda yüksek hızlı baskıda kalıcı bir sorunu da çözmektedir: stroblu aydınlatmanın tasarım gereği tamamen bastırdığı tavan floresanlarından kaynaklanan ortam ışığı girişimi.

Lityum iyon pil elektrot folyosu (6–20 µm alüminyum veya bakır), belki de en zorlu vakayı oluşturmaktadır. İç kısa devreleri önlemek için 0,05 mm² kadar küçük delikler tespit edilmelidir. BL Serisi, telesentrik hat tarama kamerasıyla birleştirildiğinde 80 m/dak'yı aşan kaplama hızlarında %100 delik kapsaması sunar.

İş Gerekçesi: Hareket Bulanıklığı Sizi Şu An Ne Kadar Etkiliyor?

Otomotiv müşterilerine yılda 120.000 ton sevk eden orta ölçekli bir alüminyum haddehanesi, yüzey kalitesinde tipik olarak %0,15–0,3 oranında müşteri şikâyeti oranıyla karşılaşır. Ton başına ortalama 800 Euro'luk talep değerinde, bu rakam yıllık 144.000–288.000 Euro'luk garanti maruziyetine denk gelir.

Mevcut kamera hatlarına BL Serisi aydınlatması ekleyen tesisler, ilk üretim çeyreğinde müşteri yüzey şikâyetlerinde %60–80 azalma bildirmekte ve tipik geri ödeme süreleri 4–9 ay arasında gerçekleşmektedir. Sistem yeni kamera donanımı gerektirmez; BL Serisi mevcut ışık kaynaklarının yerini alacak şekilde tasarlanmıştır.

Hata azalmanın ötesinde, BL Serisinin ürettiği yüksek kontrastlı görüntüler, görüntü işleme sistemlerinin işlemci yükünü önemli ölçüde azaltır. Stroboskopik ışıkla aydınlatılmış görüntüler üzerinde eğitilen YZ hata sınıflandırma modelleri, aynı malzemenin sürekli ışıkla aydınlatılmış görüntülerine kıyasla %70–82 yerine %94–97 sınıflandırma doğruluğu elde eder.

Entegrasyon ve Kurulum

BL Serisi tüm standart makine görüşü ekosistemlerine entegre olur. Tetikleme girişi TTL, RS-422 ve açık toplayıcı sinyalleri kabul eder; yoğunluk 0–10 V analog veya dijital kontrol yoluyla ayarlanabilir. Sistem hem serbest koşma hem de tetiklenmiş modları destekler, ürün yazılımı güncellemeleri Ethernet üzerinden iletilir ve strob kontrolör birimi REST API'si sunarak tesis düzeyindeki panolara entegrasyona olanak tanır.

Kurulum genellikle tek vardiyada tamamlanır. IP65 sınıflandırması, galvaniz veya soğutma hatlarının ıslak bölümlerinin doğrudan üstüne ek koruma gerektirmeksizin kuruluma izin verir. Belirtilen koşullarda arızalar arası ortalama süre 100.000 çalışma saatini aşar.

Sıkça Sorulan Sorular

BL Serisi mevcut kameralarımızla çalışır mı?

Evet. Sistem kamera bağımsızdır ve harici pozlama tetikleyicisi kabul eden tüm kameralarla uyumludur; büyük üreticilerin GigE Vision, USB3 Vision, Camera Link ve CoaXPress modelleri dahil.

Yüksek frekanslı stroboskopi yakındaki operatörler için görsel yorgunluğa neden olur mu? Hayır. Görev döngüsü ve puls enerjisi, entegre görsel etkinin standart fabrika aydınlatmasına eşdeğer olacağı şekilde seçilmiştir. Sistem CE işaretlidir ve EN 62471 fotobiyolojik güvenlik standartlarına uygundur.

Tetik kaybı durumunda ne olur?

BL Serisi strob kontrolörü tetik kaybını 10 ms içinde algılar ve kontrolsüz karanlık kare oluşturmadan kamera hattının görüntülemeye devam etmesini sağlayan güvenli sürekli düşük yoğunluklu yedek moda geçer.

Renk muayenesi için uygun mudur?

Evet. BL Serisi beyaz ışık (geniş spektrum), R/G/B ayrı kanal ve UV varyantlarında mevcuttur.

Hareket bulanıklığı mühendislik bir rahatsızlığı değil, gelir kaybıdır. BL Serisi tek bir hedefle tasarlandı: yüksek hızlı endüstriyel muayeneden aydınlatma darboğazını ortadan kaldırmak, böylece üretimin her metresindeki her hata görünür, tespit edilebilir ve önlem alınabilir olsun. Hat hızı demonstrasyonu için SpechtLab ile iletişime geçin veya kendi üretim malzemenizden örnek görüntü seti talep edin.

SpechtLab teknolojisini üretim hattınızda görmek ister misiniz?

Bizimle iletişime geçin: www.spechtlab.com · info@spechtlab.com
