Üretim Hattında Gözle Görülmeyeni Ölçmek: PM Serisi 2D/3D Profil Ölçüm Sensörü

Bir üretim hattında ürün akıp giderken, formundaki bir sapmayı çıplak gözle yakalamak neredeyse imkânsızdır. Bir sacın kenar profilindeki yarım milimetrelik dalga, kauçuk bir contadaki dolgunluk kaybı ya da iki parça arasındaki gap değeri — bunların hepsi ilk bakışta "iyi görünen" ama aslında toleransın dışına çıkmış ürünler üretir. Ölçmediğiniz şeyi kontrol edemezsiniz; kontrol edemediğiniz şey de er ya da geç fireye, müşteri şikâyetine ve hat duruşuna dönüşür.

SpechtLab PM Serisi profil ölçüm sensörü tam da bu boşluğu kapatmak için tasarlandı: ürünün kesit profilini hat üzerinde, gerçek zamanlı ve mikron mertebesinde ölçer.

Lazer üçgenleme nasıl çalışır?

PM Serisi'nin kalbinde lazer üçgenleme (laser triangulation) prensibi bulunur. Mantığı aslında oldukça sezgiseldir.

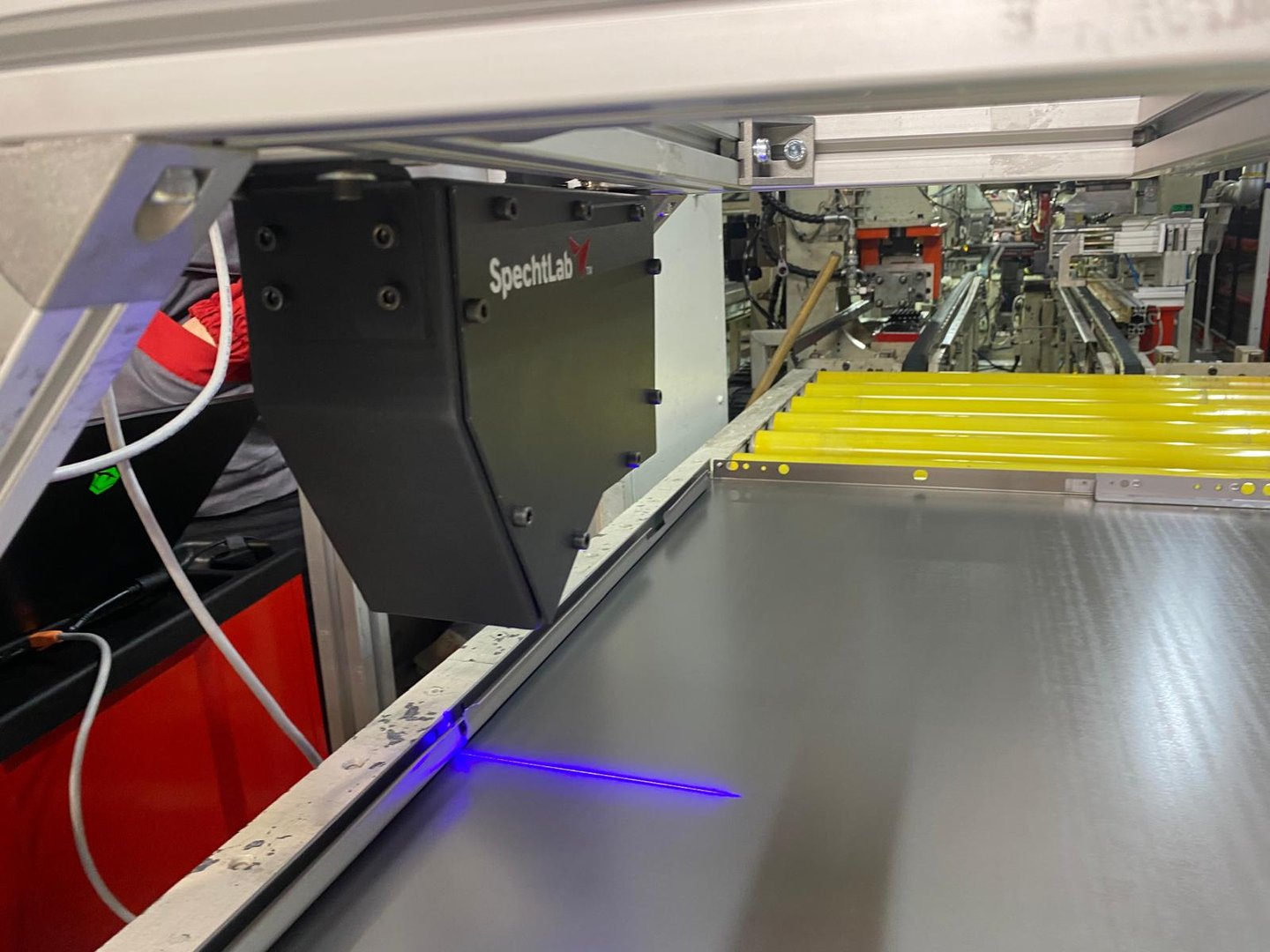

Sensör, ölçülecek yüzeye ince bir lazer çizgisi düşürür. Bu çizgi, yüzeyin geometrisine göre bükülür — bir tepede yukarı, bir çukurda aşağı kayar. Sensörün içindeki kamera bu lazer çizgisine belirli bir açıyla bakar. Yüzeydeki her yükseklik değişimi, kameranın gördüğü çizginin konumunu değiştirir.

Buradaki anahtar kelime "açı"dır. Lazer kaynağı, yüzey ve kamera bir üçgen oluşturur. Kamera üzerindeki çizginin kayma miktarını ölçüp bu üçgenin geometrisini çözdüğünüzde, yüzeyin her noktasındaki yüksekliği bulursunuz. Tek bir kareden yüzlerce, binlerce yükseklik noktası elde edilir ve bunlar birleştiğinde ürünün 2D kesit profili ortaya çıkar.

Ürün sensörün önünden akarken bu kesitleri arka arkaya dizerseniz, yüzeyin tamamının 3D haritasını oluşturursunuz. Yani aynı sensör, hem tek bir kesitteki ölçüleri (genişlik, açı, gap) hem de yüzeyin tümündeki topografyayı (çöküntü, kabarma, çizik) verebilir.

Bu yöntemin en büyük avantajı temassız olmasıdır. Sensör ürüne dokunmaz; sıcak, hareketli, hassas ya da yapışkan yüzeyleri hiç yormadan ölçer. Kızgın bir sac da, akan bir kauçuk profil de aynı prensiple ölçülebilir.

PM Serisi ne ölçer?

PM Serisi, profil ölçümünü tek bir işe indirgemez; aynı optik veriden birden fazla kritik büyüklüğü çıkarır:

• 2D ölçü ve kontrol — kesitteki genişlik, yükseklik, kalınlık gibi boyutların tolerans içinde olup olmadığı.

• Gap (boşluk) ölçümü — iki parça ya da iki yüzey arasındaki mesafe; özellikle montaj ve panel işlerinde kritik.

• Açı ölçümü — büküm, kanat ya da flanş açılarının doğruluğu.

• Yüzey muayenesi — çukur, kabarma, ezik ya da düzensizlik gibi yüzey kusurları.

• Ürün sayımı — hat üzerinden geçen parçaların hatasız sayılması.

Bütün bunlar tek bir sensörden, tek bir geçişte elde edilir.

Teknik olarak öne çıkanlar

20 mikron hassasiyet. PM Serisi, kritik uygulamalar için 20 μm mertebesinde ölçüm doğruluğu sunar. Bu, gözle asla yakalanamayacak sapmaların sayısal olarak ölçülüp raporlanabilmesi demektir.

Gerçek zamanlı çalışma. Ölçüm, ürün hattan geçerken anlık olarak yapılır. Hatayı üretim sonrası bir denetim istasyonunda değil, oluştuğu anda yakalarsınız — bu da fireyi kaynağında keser.

Kompakt ve dayanıklı tasarım. Sensör, dar montaj alanlarına sığacak şekilde kompakt tutulmuş; toz, titreşim ve ısı gibi zorlu endüstriyel koşullarda kararlı çalışacak biçimde sağlamlaştırılmıştır.

Çok yönlülük. Aynı ürün ailesi üretim, kalite kontrol, robotik ve otomasyon uygulamalarında kullanılabilir. Sensör bir hat üzerine sabit monte edilebileceği gibi bir robot koluna da takılabilir.

SpechtLab farkı: sensörden yazılıma uçtan uca

Piyasadaki birçok çözümde sensör bir markadan, yazılım başka bir yerden, entegrasyon üçüncü bir firmadan gelir. SpechtLab'ın yaklaşımı farklıdır: optik, aydınlatma, elektronik, görüntü işleme ve yazılımın tamamı kendi bünyesinde geliştirilir.

Bunun pratikteki karşılığı şudur:

Ölçüm ham veri olarak kalmaz. SpechtLab Profiler yazılımı, sensörün ürettiği profili anlamlı ölçülere ve kararlara dönüştürür — tolerans kontrolü, alarm, raporlama ve hat otomasyonuna sinyal verme dahil. Uygulama zorlaştığında, örneğin siyah kauçuk gibi ışığı yutan zor bir yüzey söz konusu olduğunda, optikten yazılıma kadar her katman aynı ekip tarafından uyarlanabilir. Nitekim PM Serisi, kauçuk ekstrüzyon hatlarında mavi lazerle koyu renkli profillerin 3D yüzey ve ölçü kontrolünde başarıyla kullanılmıştır. Bu tür bir uçtan uca hâkimiyet, standart bir "kutudan çıkan" sensörle mümkün değildir.

Hangi sektörlerde kullanılır?

PM Serisi, formun ve yüzeyin kritik olduğu her yerde değer üretir:

Demir-çelik ve alüminyum. Sıcak ya da soğuk sac ve profillerde kesit ölçümü, kenar kontrolü ve yüzey muayenesi. Temassız çalıştığı için kızgın malzemede bile güvenle kullanılır.

Beyaz eşya. Panel ve parçalarda gap, açı ve profil kontrolü. Montaj kalitesini doğrudan etkileyen boşluk ve hizalama değerleri, hat üzerinde birebir ölçülür.

İmalat sanayi ve kauçuk/plastik ekstrüzyon. Ekstrüzyondan çıkan profilin ölçüsel doğruluğu ve yüzey bütünlüğü, ürün akarken sürekli izlenir; sapma anında yakalanır.

Sonuç

Kalite, ölçülebildiği ölçüde yönetilebilir. PM Serisi 2D/3D profil ölçüm sensörü, üretim hattında gözle görülemeyecek kadar küçük ama üründe kusura yol açacak kadar önemli sapmaları temassız, gerçek zamanlı ve mikron hassasiyetinde ölçerek bu yönetimi mümkün kılar. Sensörden yazılıma kadar tek elden geliştirilmiş olması ise onu bir ölçüm cihazından çok, üretiminizin kalite refleksine dönüştürür.

Formun kritik olduğu bir hattınız varsa, PM Serisi'nin uygulamanıza nasıl uyarlanabileceğini konuşmaya değer.
