Kumpasın Ötesi: Lazer Profil Ölçümü Neden Hassas İmalatın Yeni Standardı Haline Geliyor?

Saniyede 4.000 profilde tam kesit geometrisi — boyut kritik her üretim hattında lazer triangülasyonu için gerekçe

By SpechtLab Editöryal

Temas kumpas, bir noktada, bir anda tek bir boyutu ölçer. Eğitimli operatör, durdurulmuş parça ve izlenebilir standartlara göre kalibre edilmiş enstrüman gerektirir. Bir sayı üretir, profil değil. Ve ölçerin temas ettiği nokta ile temas etmediği nokta arasında yaşanan her şeyi kaçırır.

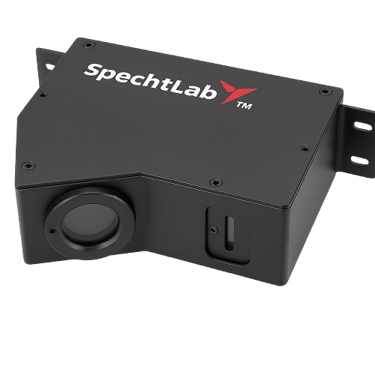

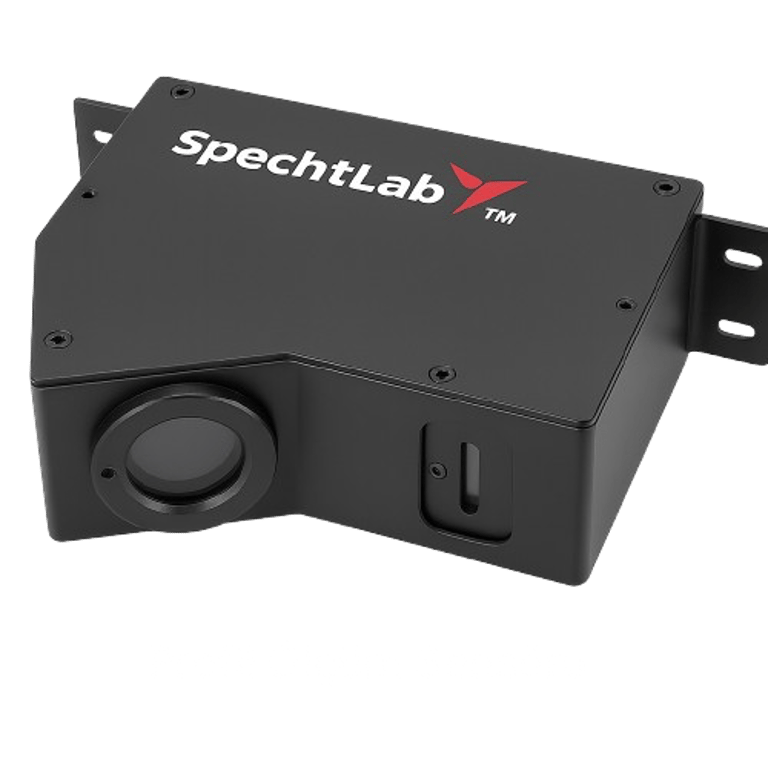

İmalat toleranslarının daraldığı, döngü sürelerinin kısaldığı ve kalite yönetim sistemlerinin istatistiksel örnekler yerine %100 boyutsal kayıt talep ettiği bir dünyada, temas kumpas bir anakronizm haline gelmektedir. Kaynak muayenesinde, ray profillemesinde, boru ölçümünde, düzlük ölçümünde ve işlenmiş parça doğrulamada onu ikame eden araç lazer triangülasyon profil sensörüdür. SpechtLab PM Serisi bu teknolojinin güncel kuşağını temsil eder.

Lazer Triangülasyon Profillemesinin Fiziği

Lazer triangülasyon sensörü, ölçülen yüzey üzerine bir lazer ışık çizgisi yansıtır. Lazere göre bilinen açıda konumlandırılmış yüksek çözünürlüklü CMOS sensör, yansıyan lazer çizgisini görüntüler. Yüzey sensöre ne kadar yakınsa lazer çizgisi görüntüde o kadar kayar; ne kadar uzaksa, ters yönde kayar. Lazer çizgisi boyunca her pikseldeki kayma hesaplanarak sensör, her görüntü çekiminde yüzeyin tam 2D yükseklik profilini yeniden oluşturur.

PM Serisi saniyede 4.000 profile kadar çalışarak 80 mm ölçüm alanında 80 µm derinlik (Z ekseni) ve 0,1 mm yanal (X ekseni) çözünürlük sağlar. 0,5 m/s konveyör hızında bu, birden fazla profil birleştirildiğinde tüm parça yüzeyinin 3D nokta bulutunu elde etmek için yeterli boyuna örnekleme aralığı sağlar.

Kaynak Dikişi Muayenesi: En Yüksek Hacimli Uygulama

Yapısal çelik için otomatik kaynak hatları — kirişler, çerçeveler, basınçlı kaplar — kaynak dikişi geometrisinin EN ISO 5817 veya AWS D1.1 boyutsal gereksinimlerini karşıladığının sürekli doğrulanmasını gerektirir. PM Serisi sensörü, kaynak dikişi üzerinde tek bir taramada eş zamanlı dört parametreyi ölçer: dikiş yüksekliği, dikiş genişliği, alt kesik derinliği ve bindirme.

Sensör, eklem çizgisini izleyen motorlu Z ekseni üzerinde kaynak kafasının hemen arkasına monte edilir. 4.000 profil/saniye ve tipik 500–800 mm/dak kaynak hızında sistem, kaynak boyunca her 2–3 mm'de boyuna örnekleme gerçekleştirir; bu, geleneksel örnekleme muayenesinin kaçıracağı 5 mm altı uzunluktaki yerel alt kesik olaylarını tespit etmek için yeterlidir.

Ray Profili Aşınması: Yüksek Hassasiyetli Bakım Uygulaması

47 ülkedeki demiryolu bakım kurumları, EN 13715'te tanımlanan güvenlik eşiğine ulaşmadan önce taşlama ve değiştirme zamanlaması için ray profil ölçümü kullanır. Geleneksel ölçüm yöntemleri — el ölçerleri, mekanik şablonlar ve temas profilometreleri — zaman alıcı, operatöre bağımlı ve tam profil verisi yerine ayrık nokta ölçümleri sunar.

Ray muayene arabasına veya raylar üzerinde çalışan araca monte edilen PM Serisi, yürüyüş hızında sürekli ray başı profilini tarar. Elde edilen profil gerçek zamanlı olarak nominal yeni ray şablonuyla karşılaştırılarak aşınma parametrelerini hesaplar. Veriler GPS konumuyla birlikte kaydedilir ve tüm hat bölümleri boyunca aşınma dağılımının haritalanmasını ve taşlama treni konuşlandırmasının optimize edilmesini sağlar.

Boru ve Tüp Geometrisi: Dış Çap, Ovallik ve Alın Yüzeyi Dikliği

API 5L, ASTM A106 ve EN 10216 çelik boru ve tüp spesifikasyonları, tek noktalı mikrometre okuması değil, tam çevre profil ölçümü gerektiren dış çap, ovallik ve alın yüzeyi dikliği toleransları içerir. Boru çevresi etrafında dizilmiş üç veya dört PM Serisi sensörlü halka, borunun ölçüm halkasından geçişinde tam dış profilin tek seferde eş zamanlı ölçümünü sağlar.

Sistem dış çapı (minimum, maksimum, ortalama), ovalliği, duvar kalınlığı eksantrikliğini ve alın yüzeyi dikliğini hesaplar. Tüm parametreler, API 5L PSL-2 spesifikasyonuna göre otomatik sertifika üretimi için boru seri numarasına göre kaydedilir.

Dijital Üretim Sistemleriyle Entegrasyon

PM Serisi yerel Endüstri 4.0 sensörü olarak tasarlanmıştır. Profil verisi OPC-UA (sunucu ve istemci), Modbus TCP ve EtherNet/IP üzerinden kullanılabilir. REST API, MES, ERP ve SpechtLab DataPool kalite yönetim sistemleriyle entegrasyon sağlar. Her profil ölçümü, gerçek zamanlı erişilebilir tam boyutsal geçmiş kaydı oluşturarak parça seri numarası, iş emri, operatör kimliği ve üretim zaman damgasıyla ilişkilendirilebilir.

Sıkça Sorulan Sorular

PM Serisi hangi yüzey kalitelerini ölçebilir?

Lazer triangülasyon prensibi tüm metalik ve çoğu metalik olmayan yüzeyde çalışır. Yüksek yansımalı ayna yüzeyli yüzeyler (Ra < 0,1 µm), fabrika seçeneği olarak sunulan değiştirilmiş lazer gücü ve pozlama ayarlarına sahip difüz yansıma varyantını gerektirebilir.

PM Serisi yüksek ortam ışığı ortamlarında çalışabilir mi?

Evet. Sensör lazer dalgaboyuna eşleştirilmiş bant geçişli optik filtreleme kullanır ve 80.000 lux bağışıklık düzeyiyle ortam ışığını reddeder.

Kalibre ölçümler için ısınma süresi nedir?

Güç açılışından spesifikasyon hassasiyetine ulaşmak için 15 dakika. Sıcaklık kompansasyon algoritması yeniden kalibrasyon gerektirmeksizin 10–40°C ortam sıcaklığı aralığında kalibre performansı korur.

Boyut spesifikasyonuna göre sevkiyat yapan her üretim süreci, kalite iş akışının bir yerinde olması gerekenden daha yavaş, daha az tekrarlanabilir ve daha az bilgilendirici bir ölçüm adımına sahiptir. PM Serisi bu adımın yerini alır. Üretim hattınızdaki spesifik profil ölçüm zorluğunu görüşmek için SpechtLab ile iletişime geçin.
