Cehennemde Kamera: Sıvı Soğutmalı Muhafazalar Makine Görüşünü 400°C Proses Ortamlarına Nasıl Taşıyor?

En kârlı makine görüşü yükseltmeleri neden standart kameraların hayatta kalamadığı yerlerde?

By SpechtLab Editöryal

Bir çelik fabrikasında hiçbir kameranın işi olmayan yerler vardır. Sürekli döküm makinesinin ikincil soğutma bölgesi — 350°C ortam sıcaklığı, buhar bulutları, su curuf tortu ve geleneksel kablolamayı tutuşturacak kadar yoğun radyan ısı — bunlardan biridir. Sıcak alüminyum haddehanenin çıkış masası bir diğeridir. 5.000 tonluk bir dövme presinin çalışma bölgesi de öyle. Bunlar standart elektroniği saatler içinde tahrip eden ortamlardır.

Aynı zamanda istisnasız olarak, makine görüşü muayenesinin en yüksek proses değerini yaratacağı yerlerdir. Paradoks onlarca yıldır sürmektedir: ağır sanayinin en zorlu bölgeleri hem muayene için en kritik hem de bunu gerçekleştirmek için gereken sensörlere en düşman olanlardır. SpechtLab LC Serisi sıvı soğutmalı kamera muhafazaları bu paradoksu çözmek için tasarlandı.

Mühendislik Zorluğu: Isı, Kirlilik ve Sürekli Çalışma

Endüstriyel makine görüşü kameraları tipik olarak 0–50°C çalışma sıcaklığı değerlendirmesine sahiptir. Bu sınırın ötesinde termal kısıtlama görüntü kalitesini düşürür; 65–70°C'nin ötesinde kalıcı arıza tipiktir. Sürekli döküm makinesinin ortam sıcaklığı, kameranın hayatta kalma sınırını beş ila yedi kat aşar.

Pasif muhafazalar — aktif soğutma olmayan yalıtımlı kutular — sıcaklık geçici dalgalanmalarını tamponlayabilir, ancak kararlı yüksek sıcaklıktaki ortamlarda sürekli termal koruma sağlayamaz. Aynı derecede tahrip edici olan kirlilik sorununu da ele alamaz: ince çelik curuf ve metalik toz, termal döngü boşluklarından geleneksel muhafazalara sızarak haftalarca lens ve elektroniği kirletir.

LC Serisi: Aktif Termal Mimari

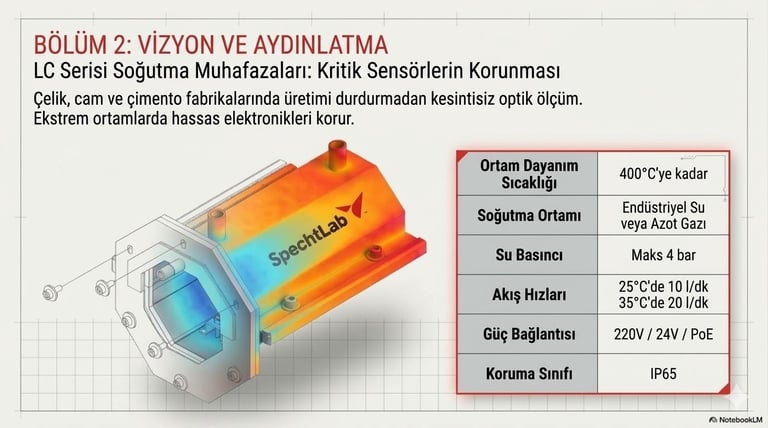

LC Serisi muhafaza gövdesi AISI 310 paslanmaz çelikten işlenir — oksidasyon direnci, yüksek sıcaklık dayanımı ve 50–60°C soğutucu sıcaklığında çalışan su soğutma devrelerine uyumluluğu nedeniyle seçilmiştir. Su soğutmalı varyant, 400°C'ye kadar ortam koşullarından bağımsız olarak kamera boşluğunu 45°C'nin altında tutan bir iç ceket aracılığıyla tesis soğutma suyunu dolaştırır.

Hava soğutmalı varyant, su bağlantısı gerektirmeksizin 80°C ortam sıcaklığına kadar koruma sağlayan soğuk hava akışı üretmek için Ranque-Hilsch vorteks tüpü kullanır; bu, alüminyum haddeleme çıkış masaları gibi su sızıntısının kirlilik veya güvenlik riski oluşturduğu uygulamalar için kritik öneme sahiptir.

Her iki varyant da kontrollü hızda optik pencere üzerinde sürekli temiz filtreli hava akışı sağlayan, curuf, toz ve yoğuşmanın lens üzerine ulaşmasını önleyen pozitif basınçlı hava tahliyesi devresi içerir.

Uygulamalar: LC Serisinin En Yüksek Değer Yarattığı Yerler

Sürekli döküm kütük yüzey muayenesi amiral gemisi uygulamasıdır. İkincil soğutma bölgesinde kütüğün üzerinde LC Serisi muhafazalara yerleştirilen görüntü kameraları, 0,5–2,0 m/dak döküm hızında boyuna çatlakları, enine çatlakları ve yüzey çöküntülerini gerçek zamanlı tespit eder.

Sıcak haddehane kütük ve şerit takibi, kameraların 200–300°C ortam sıcaklığında düzenli curuf patlama maruziyetiyle çalışmasını gerektirir. LC Serisi muhafazalar, tesislerin özel yüksek sıcaklık kamera donanımına gerek kalmadan bu bölgelerde standart GigE Vision kameralar konuşlandırmasına olanak tanır.

Dövme presi kalıp hizalama izleme yüksek değerli niş bir uygulamayı temsil eder. Büyük bir dövme presinde yanlış vuruş — üst ve alt kalıpların iş parçası doğru konumlanmadan temas ettiği durum — takım tezgahı başına 20.000–100.000 Euro değerinde aletleri tahrip edebilir. LC Serisi muhafazalar, 50 ms altında tespit döngüsüyle yanlış vuruş olaylarını önlemek için kameraların pres çalışma bölgesi içinden kalıp ve iş parçası konumunu doğrulamasına imkân tanır.

Operasyonel ve Ticari Faydalar

LC Serisinin en önemli ticari özelliği sürekli çalışma döngüsüdür. Sıcak ortamlardaki geleneksel kamera kurulumlarının — tipik olarak her 2–4 saatte bir 20–30 dakikalık soğuma süresi gerektiren — aksine, LC Serisi kurulumları programlanmış termal kesintiler olmaksızın çalışır. Kütüğün duramadığı sürekli dökümde bu bir kolaylık değil, bir ön koşuldur.

Bakım aralıkları da eşit derecede önemlidir. LC Serisi, geleneksel sıcak bölge kamera kurulumlarının gerektirdiği haftalık veya aylık temizlik döngüleri yerine yıllık önleyici bakım için tasarlanmıştır.

Sermaye maliyeti karşılaştırması da orta vadede LC Serisi lehine sonuç verir. 80°C ortamda çalışabilen özel yüksek sıcaklık kamerası, standart GigE kameradan 8–12 kat yüksek liste fiyatı taşır. Standart kameraları koruyan iki adet LC Serisi muhafaza, bir adet özel yüksek sıcaklık biriminden daha ucuza mal olur ve yedeklilik, sahada değiştirilebilir optik ve tesisteki kamera teknolojisiyle uyumluluk sağlar.

Sıkça Sorulan Sorular

Hangi kamera modelleri uyumludur?

120 × 80 mm iç boşluğa sığan herhangi bir kamera uyumludur; Basler, Teledyne FLIR, Cognex, Sony, IDS ve diğer tüm büyük üreticilerin modelleri dahil.

Soğutma suyu nasıl bağlanır?

Soğutma devresi, tesis bakır ve paslanmaz soğutma hatlarıyla uyumlu standart 8 mm geçmeli pnömatik boru bağlantı parçaları kullanır.

LC Serisi muhafazalar ATEX / patlayıcı atmosfer ortamlarında kullanılabilir mi? Standart birim ATEX sertifikalı değildir. Alüminyum tozu ve hidrokarbon atmosfer sınıflandırmaları için ATEX onaylı varyantlar mevcuttur.

Sürekli döküm kütüğünü muayene etmenin maliyeti yoktur — kritik derinliğe ulaşan kaçırılmış bir çatlak, kütüğü 24–72 saat kapatan ve milyonlarca Euro değerinde ekipmana zarar verebilecek bir kırılma olayına neden olur. LC Serisi bu ortamlarda sürekli görev muayenesini ekonomik ve teknik olarak uygulanabilir kılar. Özel termal ortamınızı ve muayene gereksinimlerinizi görüşmek için SpechtLab ile iletişime geçin.

SpechtLab teknolojisini üretim hattınızda görmek ister misiniz?

Bizimle iletişime geçin: www.spechtlab.com · info@spechtlab.com
